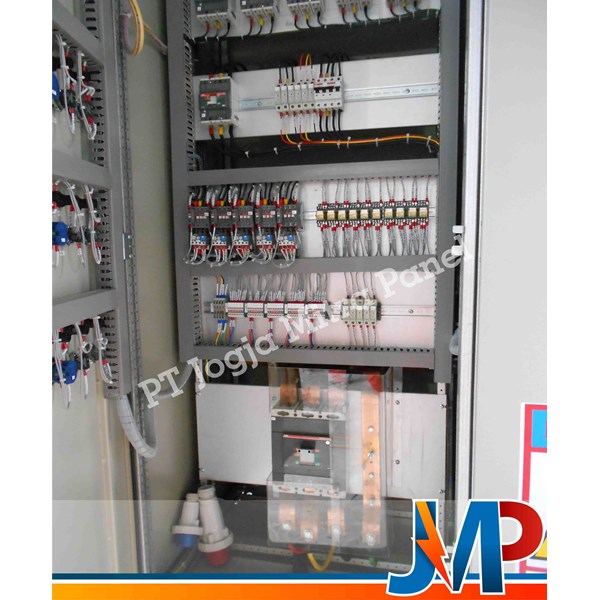

Detail Panel MCC (Motor Control Center)









MCC Panel ( Motor Control Center).



Panel MCC merupakan tempat pengontrolan operasi motor listrik yang terdiri dari Incoming Panel dan Outgoing Panel. Pengontrolan motor Listrik kami sediakan 2 Mode yaitu Auto dan Manual. Operasi secara Auto kami sediakan terminal untuk bisa di koneksikan ke mode Remote ( PLC/ DCS) , dan Operasi secara Manual yaitu pengoperasian di lokal panel menggunakan tombol Start/ RUN dan Stop pada Panel serta tersedia Indikator Lamp Untuk Motor Start, Stop, dan Trip.



Jenis-Jenis Pengasutan Motor



- DOL STARTING



- FORWARD - REVERSE STARTING



- STAR/DELTA STARTING



- SOFT STARTER



- VARIABLE FREQUENCY DRIVE (VFD)







Panel Incoming terdiri :



- ACB up to 6300A Drawout/Fixed Type.



- MCCB up to 1600A dengan Motorize atau dengan Rotary Handle.



- Kapasitas pemutus Circuit Breaker Up to 100kA.



- Menggunakan metering ( Analog Metering/ Ddigital Metering) , dan beberapa assesories sesuai permintaan.



- Fixed Type and Free Standing Panel Form 2b



- Degree Protection panel Up to IP41.



- Operasi elctrik dan Manual.



- Voaltage 400VAC.







Panel Outgoing terdiri :



- MCCB/ MPCB.



- Kontactor.



- TOR ( Thermal Overload relay).



- Fixed Type and Free Standing Panel Form 2.



- Degree Protection panel Up to IP41.



- Operasi elctrik dan Manual.



- Voaltage 400VAC.







Produk yang kami gunakan adalah SCHNEIDER, ABB, Siemens, Chint, Dll.
